HTPC - CoolerMaster CM Media 260 lightmod by Marty

Vzhledem k tomu, že jsem měl problémy s chlazením svého HTPC systému v case CoolerMaster Media 260, rozhodl jsem se pro drobnou úpravu.

Primární požadavky byly následující:
- zajistit lepší proudění vzduchu, rozložení proudění a chlazení
- umožnit umístění case do skříňky pod televizi


Prioritou bylo tedy vylepšit chlazení při zachování maximální tichosti tak, aby z gauče vzdáleného cca. 2 metry od HTPC nebylo nic slyšet, pokud bude vše ostatní ztišeno.

Už teď se trochu chlubím, že se to zdařilo, ale nepředbíhat.


Popis sestavy:
ASUS M2A-VM HDMI
2GB A-DATA DDR2
AMD Athlon X2 BE-2300 (1900MHz)
80GB Seagate PATA lowprofile
320GB Hitachi SATA
DVD-RW NEC



Nultý krok byla totální rozborka case včetně demontáže předního panelu, který šel na černý elox. Holt jsem neodhadl vkusnost při koupi (ale v reálu jen černý nebyl dlouhodobě k sehnání...)
http://img100.imageshack.us/img100/9...7784pu6.th.jpg



Prvním krokem byla výměna zdroje. Původně použitý EuroCase 500W šel i přes nízké tepelné vyzařování díky výkonové rezervě pryč a nahradil ho Fortron 250W. Umístil jsem ho do case bez použití původní konstrukce a bez krytu. Je připevněn na cca. 8 plastových distančních nožičkách.
http://img98.imageshack.us/img98/6971/img7785pa0.th.jpg

Chlazení zdroje jsem vyřešil větrákem původně z "příčky" nad RAM, 70x10mm CoolerMaster, který jsem napojil na regulátor z fortron zdroje. Saje zvenku a fouká skrz pasivy ve zdroji dovnitř.
http://img156.imageshack.us/img156/1...7786jq2.th.jpg


A to hlavní, co umožnilo odvětrání skříně při umístění do skříňky pod televizi je větrák -opět původní- 60x10mm Coolermaster na 5V v prostoru pro umístění displeje. Saje zevnitř a fouká ven - dopředu před case.
http://img341.imageshack.us/img341/3...7793nr9.th.jpg

A tad detail, kde je patrné použití bužírky pro organizaci kabelů a otevření prostoru uprostřed přední části case, kde se hromadí teplý vzduch ze zdroje a je vysáván ven; pokud bude problém s chlazením disků, je v plánu vlevo dozadu za šuplík na 2 3.5 disky vyříznout díru a umístit pomaloběžný 80x25mm fan, který bude nasávat a foukat přes disky dovnitř.
http://img230.imageshack.us/img230/4...7794hp7.th.jpg


Celkové foto
http://img341.imageshack.us/img341/3...7792yo2.th.jpg


Jakmile bude hotový elox předního panelu, postnu další info.
Zatím to vypadá fakt hrozně :)
http://img155.imageshack.us/img155/1...7796bp8.th.jpg

Odkryty zdroj je dost velky zdroj elektromagnetickeho rusenia, hlavne tak blizko pameti by som to asi nedal ... stacilo by tam mat aj dratenny kryt (tj. s vyrezanou kopou otvorov).

Citace:

---

Původně odeslal MadCap

Odkryty zdroj je dost velky zdroj elektromagnetickeho rusenia, hlavne tak blizko pameti by som to asi nedal ... stacilo by tam mat aj dratenny kryt (tj. s vyrezanou kopou otvorov).

---

Díky za připomínku. Vzhledem k tomu, že plánuju pořídit jemný tahokov jako mřížku před fan do předního panelu, asi něco zbyde a bude to použitelné jako klec na zdroj. Zatím jsem to dlouhodobě netestoval, ale myslím, že to tak žhavé stejně nebude... s provozem otevřenejch zdrojů mám v routerech a serverech více zkušeností a nikdy jsem žádné zásadní problémy neregistroval. Ale routery a servery zas nebyly DDR-2 :-)

Ja to nemam z praxe, je to hola teoria :D fyzika a elektrika su vsak pomerne exaktne a negativa nejakeho toho pola na polovodicovu pamet si viem predstavit do jasne

OK, to necháme na jinou diskuzi, ale předtím si více nastuduju design PC zdroje. V současné době mám za to, že to není nic jiného než spínaný zdroj, který tvoří tak akorát frekvence kolem 1000Hz + jisté množství vyšších harmonických. Každopádně dík za podnět, mrknu se na to více a pořádně to otestuju.

Update, už mám doma přední panel.

http://img122.imageshack.us/img122/2...7839uf9.th.jpg

Zítra jdu pro tahokov nebo jinou mřížku do Ferony, o víkendu pošlu další update.

Jinak elox dopadl dobře. Původně "nalakovaný" nápis CoolerMaster a CMmedia se při eloxování trochu naleptal a stačilo lak oškrábat. Pod lakem byl původní stříbrný elox, nápisy teď působí krásně jak originál a v podstatě jsem eloxem dosáhl inverze původních barev. Lehkou vadou na kráse je, že se mi někam zakutálel jeden magnetek od krytek předního panelu, takže levá dvířka špatně drží.

Nooo musim uznat vyzera to krasne a elegantne. Ake mas teraz teploty, ked to mas teraz tak natesno v policke?

Pořádné testy jsem zatím nedělal. S měřením teploty mám ale asi nějaký problém, jak pod win tak pod linuxem mi čidla ukazují dost divná čísla, odhaduji, že jsou o 20 stupňů nižší.

Kód:

---

marty@htpc:~$ sensors
k8temp-pci-00c3
Adapter: PCI adapter
Core0 Temp:
            +23°C
Core0 Temp:
            +10°C
Core1 Temp:
            +22°C
Core1 Temp:
            +19°C

---

tohle jsou idle teploty po cca. 24 hodinách zapnutého stroje.

A už je (skoro) hotovo - dodělal jsem mřížku na větrák.
Vyrobena z plechu, odřezek, který jsem pořídil v Praze ve Feroně a vytvaroval do stejného tvaru jako původní plastové "sklíčko" před displej. Je uchycena uplně stejně jako plastové sklíčko dvěma šroubky a taktéž pérko od dvířek k mechanice je k ní upevněno.

Akorát po namontování jsem rozhodl, že to nezůstane v původní kovové barvě, ale půjde na černo (+ matný lak). Ale to nespěchá...

finito:
http://img117.imageshack.us/img117/1...7945mr2.th.jpg

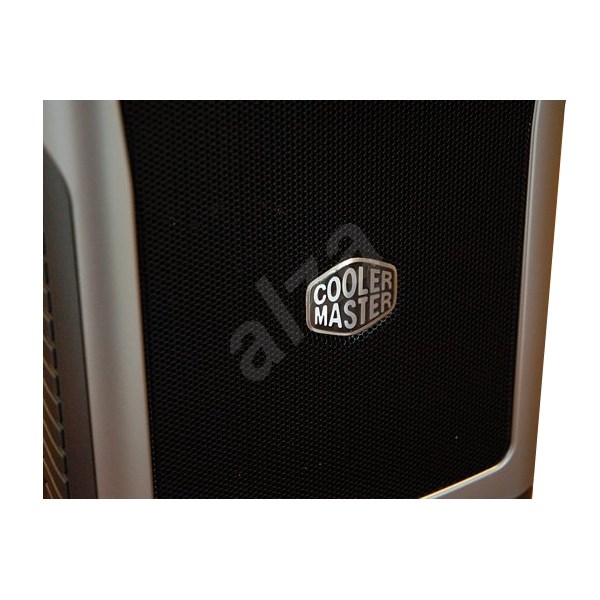

Cerna barva bude urcite lepsi. Nedela ta celkem ridka perforace hluk, jak skrz ni prochazi proud vzduchu? Ja neco podobnyho mam v casu u intake vetraku a jen jak budu moct, tak to budu nejak resit, protoze je to hlasitejsi nez hdd. Nejspis tam vyriznu jen diru, mam to totiz jeste kryty prednim krytem od bedny, ktery vypada takto:
http://img.alza.cz/ImgW.asp?fd=FotoAdd&cd=CC034-02

To tvoje je určitě výrazně estetičtější, ale kde to koupit?
Aerodynamickej hluk to ani nedělá, větrák je za tím asi 2 cm, takže nefučí napřímo, a hlavně při proudu vzduchu 6cm větráku na 5V ... asi není co :)

kde se to da sehnat netusim, ja mam primo ten case z obrazku, takze to bylo all-in-one. Jen opod ti mbyl jeste takovy "molitan" jako prachovy filtr, ale dal sem ho pryc, protoze strasen snizoval prutok. A s prachem nejaky zasadni problem nemam.

To sem si nejak neuvedomil, ze ten vetracek je jen 60mm, takze ten prutok neni nijak velikej. Navic jestli je 2cm od te mrizky, tak hluk moc nehrozi. Ja tam prave mam 120mm, ktery je primo do toho plechu prisroubovany a uz me to docela stve

prominte ale tohle OT si neodpustim.ten zesak musi byt pekne zhavej jestli tam mas nejaky schopny bednicky k tomu.se celkem aji divim ze to tak v pohode slape

S chlazením toho receiveru není problém...
